HHO (page 3)

Le générateur


Légèrement modifié, il n'y a plus de tige filetée centrale allant de part en part du générateur.


Tous les contacts sont accessibles par dessous le générateur.


Et une tubulure pour la récupération des gaz a été rajoutée.

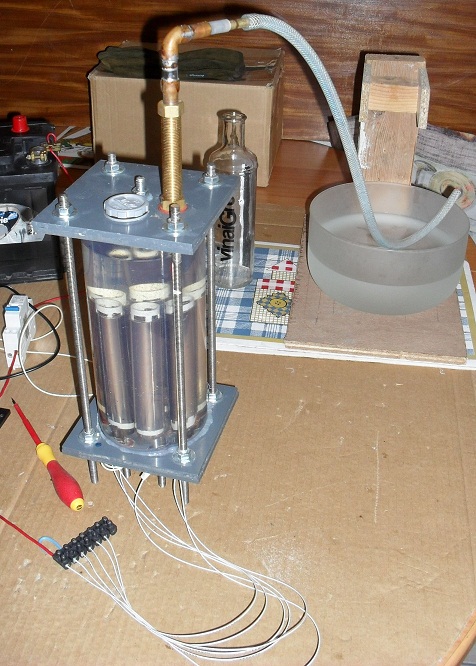

D’abord, deux photos.

































Après démontage nettoyage et remontage, les fuites en eau ont disparu.


La nouvelle tubulure de récupération des gaz semble être opérationnelle.


On n'y mettra pas une allumette active pour vérifier s'il y a une fuite ou pas.


Le tube souple finit dans un récipient, lequel recevra la bouteille estampillée "Vinaigre". Elle est graduée par tranche de 50 ml et sera remplie d'eau avant de prendre place dans le récipient contenant lui aussi de l'eau.


Le tube souple sera alors introduit dans la bouteille pour récupérer le gaz et l'ensemble permettra de mesurer le temps nécessaire à l'obtention de 50 ml de H2O2 en fonction du courant et du nombre de paires d'électrodes en service.


La barrette de dominos permet de connecter une ou plusieurs paires d'électrodes.

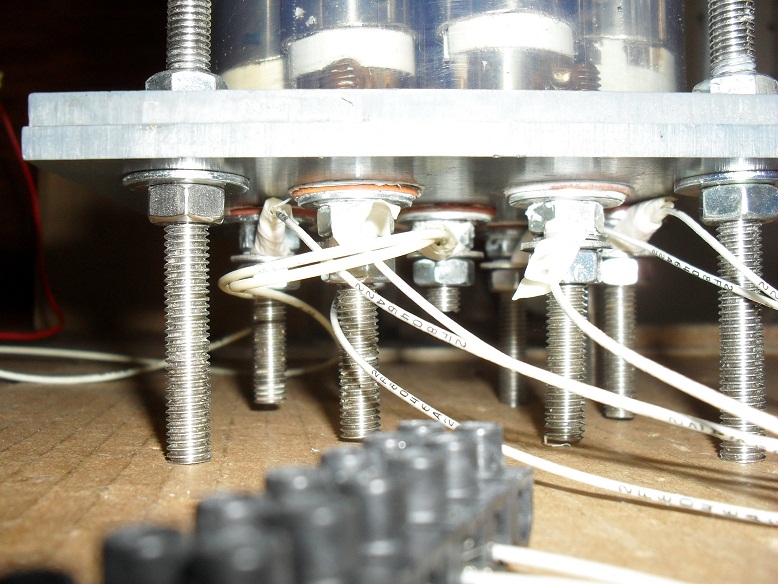

Ci-dessous les six contacts plus le contact central commun à toutes les électrodes internes.





































Sur la vidéo qui suit, deux essais ont été faits.

Le premier avec de l'eau du robinet sans ajout de solution acide.

Pour le deuxième une quantité de bicarbonate alimentaire (une cuillère à café) a été rajoutée.

et la vidéo…
























Avec une simple cuillère à café de bicarbonate la consommation passe de 5 à 10 A.


Le débit passe de 40 secondes à 17 secondes pour 50 ml.


La mesure est nettement meilleure car à chaque essais (non montrés sur la vidéo) les résultats sont identiques à une virgule près.


Et donc, elle donne déjà un bon aperçu de ce que pourrait débiter ce générateur avec ses 6 paires d'électrodes.


Avec de l'eau nature, ce serait près de 15 A de conso et proportionnellement environ 50 ml de gaz en environ 15".


Avec en plus du bicarbonate, la ça devient dramatique en terme de conso pour 6 électrodes.


L'essai n'a pas été tenté, mais à priori, ça devrait être de l'ordre de 60 A  et environ 6" pour 50 ml.


Il faudra rajouter un deuxième bulleur en guise d'anti-retour, et voir si on peut utiliser ce générateur comme chalumeau, avec ou sans bicarbonate.


Un essai avec le premier générateur a montré qu'avec 2 cuillères à café de bicarbonate le courant pour une paire d'électrodes passe carrément à 10 ampères.


Il est à rappeler que la batterie utilisée est une 40 A/h. Je vous laisse faire le calcul de sa durée de service selon le nombre de paires d'électrodes et l'utilisation ou pas de bicarbonate.


A suivre...


*     *     *     *     *


Page publiée le : 06/07/2011

mise à jour : 15/01/2012
