Alors nous avons vu 100 mA de consommation générale en prenant un U moyen.


Et pour la LED, avec une tension triangulaire moyenne non cyclique d'environ 30 mV nous avons 30 mA de consommation.


Même si nous ignorons volontairement la forme du signal de sortie et que nous le prenions comme s'il était continu, le pic du triangle se situe à 60 mV.

Nous aurions alors 60 mA de consommation, ce qui est moins qu'en entrée.


Il faut bien que le transistor consomme lui aussi.


En clair avec ce montage, pas d'amplification au sens où on la cherche. Il permet simplement d'alimenter une LED à partir d'une pile de 1.5V ce qui n'est pas si mal.


J'essaierai peut-être avec une ferrite.


*    *    *    *    *




Mesure des courants :


On relèvera d'abord le courant d'entrée puis celui dans la LED.


Haut de page Page précédente

Et bien mesurons.

Mais avec un ampèremètre numérique, ça risque de ne pas être judicieux. Et point d'ampèremètre à galva sous la main. Alors ce sera une résistance d'1 ohm en série et un voltmètre aux bornes.

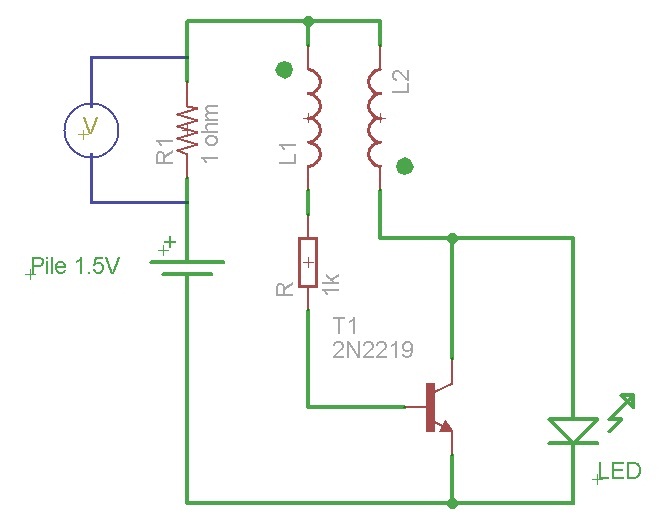

Schéma 2 : mesure courant général.

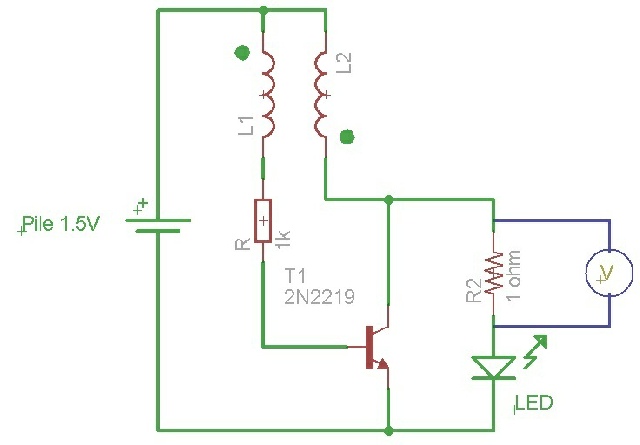

Schéma 3 : mesure courant dans la LED.

Une petite vidéo sur ces deux mesures ?

Allez, c'est parti.
